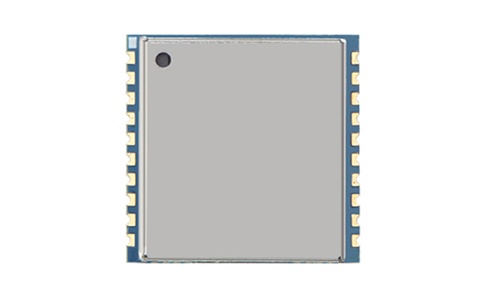

超高頻IMPINJ E710/E510/E310微型模塊

RFID超高頻模塊UR3113是一款高性能的基于IMPINJ E710/E510/E310芯片深度開發的嵌入式UHF超高頻微型模塊，以小尺寸，低功耗，低成本為設計理念，在保持高識讀率的同時，實現對電子標簽的快速讀寫處理，廣泛應用于手持終端開發、閱讀器開發、嵌入式系統開發、物流管理、個人身份識別、會議簽到系統、門禁系統、防偽系統及生產過程控制等多種無線射頻識別（RFID）系統。

超高頻IMPINJ E710/E510/E310微型模塊特點

下載產品說明書>>>

微型超高頻IMPINJ模塊特點：

小尺寸，低功耗，低成本；

尺寸：17mmx17mmx2.5mm；

充分支持EPC C1G2（ISO18000-6C）協議；

工作頻率860 MHz -960MHz；
以廣譜跳頻（FHSS）或定頻發射方式工作；
讀取距離＞6m（外接8dBiL天線，標簽E41）；
峰值標簽詢查速度1000張/秒（使用E710）或600張/秒（使用E510）或350張/秒（使用E310）；
標簽緩存容量：1000張@最長96bitsEPC或180張@最長496bitsEPC；
支持應答模式和自動實時詢查模式；
低功耗設計，＋3.6V ~ ＋5.5V供電；

1郵票孔天線接口；

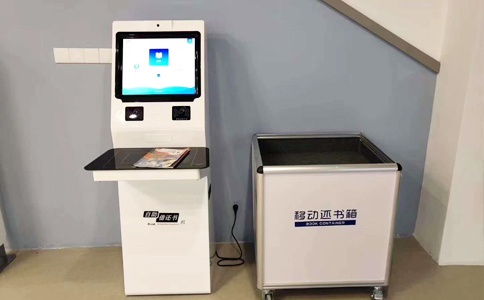

應用案例：RFID超高頻模塊UR3113用于圖書管理自助借還書機

物理參數：

電源電壓：DC5V，極限5.5V；
工作電流：0.3A 最大0.6A；
工作濕度：< 95% @ 25 °C 無凝露；
工作溫度：-20 °C - + 65 °C；
存儲溫度：-40 °C - + 85 °C；

應用案例：RFID超高頻模塊UR3113用于智能檔案柜

接口參數：

1：VCC：電源；
2：GND：地；
3：EN：使能，高有效；
4：GPO2：通用輸出2（3.0V）；
5：GPI1：通用輸入1，適配3.3V電平；
6：GPI2：通用輸入2，適配3.3V電平；
7：RXD：串行通訊輸入，適配3.3V電平；
8：TXD：串行通訊輸出，適配3.3V電平；
9：RST：模塊復位端，低有效；
10：GPO1：通用輸出1（3.0V）；
11：GND：地；
12：ANT：天線；
13：GND：地；
14：GND：地；
15：NC：保留；
16：NC：保留；
17：NC：保留；
18：NC：保留；
19：VOUT：3.0V輸出（20mA）；
20：GND：地

RFID微型模塊應用于手持機開發

射頻參數：

接口協議：EPCglobal UHF Class 1 Gen 2 / ISO 18000-6C；
工作頻率：860~868MHz/902～928MHz(可以按不同國家或地區要求調整)；
輸出功率：5-27dbm；
輸出功率精度：+/- 1dB；
接收靈敏度：-87（使用E710）或-81（使用E510）或-74（使用E310）；
天線連接保護：支持天線自動微調諧和天線失效檢測；
標簽信號檢測：支持信號RSSI值檢測；
